Så sker det :cheer:

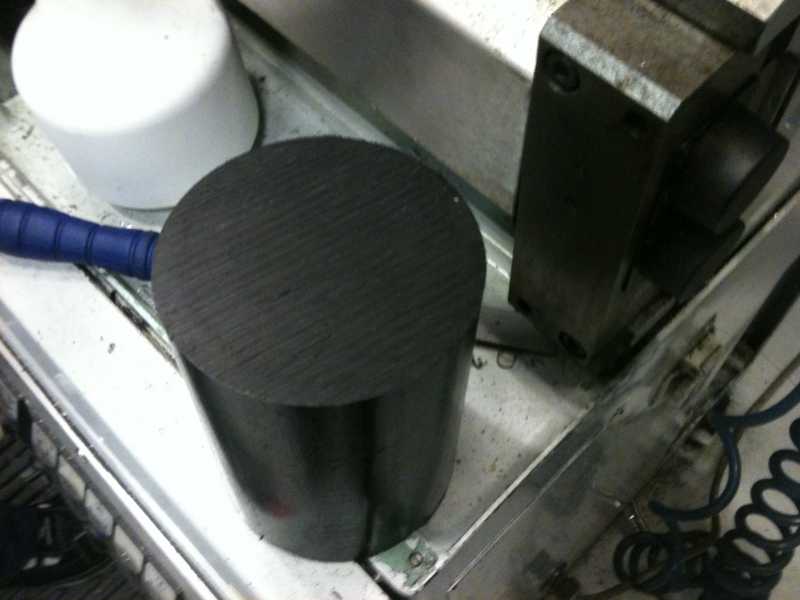

På torsdag sætter jeg min lille Salvimar Intruder 60 Drop på drejebænken, den skal opgradéres til en mini roller.
Kunne ikke lige finde en rollermuzzle der passede, så laver jeg den sgi da bare selv af den gl muzzle eller gør et forsøg :), er der noget jeg absolut ikke må gøre ? altså udover at smadre drejebænken 😉Mvh Ronnie
-
-
På torsdag sætter jeg min lille Salvimar Intruder 60 Drop på drejebænken, den skal opgradéres til en mini roller.
Kunne ikke lige finde en rollermuzzle der passede, så laver jeg den sgi da bare selv af den gl muzzle eller gør et forsøg :),Jeg tog mig friheden til lige at lure lidt på et par billeder af den nævnte harpun.
Jeg stod selv i samme situation da jeg skulle bygge min roller, til at starte med tænkte jeg at det nemmeste måtte være bare at købe en muzzle og så forstærke den, da det meste af arbejdet jo sådan set allerede var gjort for mig.
Men, det endte med at der var for mange problemer til at det ikke bedre kunne betale sig at bygge en helt ny fra bunden.
Det næste bliver lidt besværligt at forklare, men jeg skal gøre et forsøg.
Intruder’ens muzzle ser noget spinkel ud hvis du spørger mig, og du skal huske på at den er designet til at tage belastninger af en bestemt type/over en bestemt akse. Hvis du belaster den anderledes er det ikke sikkert at den kan holde til det.
Jeg formoder at du planlægger at fylde hullet til elastikken ud, og så enten lave et nyt til akslen, eller støbe et rør ind.
Det var i hvert fald det jeg overvejede, men da det hul jeg havde at arbejde med var ovalt, ligesom det ser ud til at være på Intruder’en, var det ikke let med en drejebænk at lave noget som ville fordele belastningen jævnt, hvilket betød at jeg ville komme til at belaste muzzle’en væsentlig mere nogle steder end andre.
Desuden var der også et problem med at få akslen til at ligge præcist vinkelret på spydrillen.Da jeg har været i samme situation som dig, og absolut ikke er uvant med at bygge ting og sager som skal holde og samtidigt være lavet med små tolerancer, vil jeg fraråde at du modder en eksisterende muzzle, men bygger en ny fra bunden.
Standard muzzles er ofte meget “organisk” udformede, og det kan godt være noget af en kamp at få ting til at sidde lige når man mangler faste målepunkter osv. og så er det faktisk ikke så svært at lave en muzzle fra bunden.
Nu kender jeg jo selvfølgelig ikke dit faglige niveau, og det er helt sikkert muligt at du ved en hulens masse jeg ikke gør, og er langt dygtigere på en drejebænk, men skulle jeg vælge at lave endnu en rollergun ville jeg lave muzzle’en fra bunden igen.er der noget jeg absolut ikke må gøre ?
Ja, formode at “det går nok”, og så teste brudstyrke på en måde hvor der er risiko for at du kan komme til skade.
altså udover at smadre drejebænken 😉
…Du må heller ikke smadre drejestålene…;)
-
-
Super 🙂
Hermed et lille link til inspiration..
http://mvd.gr/index.php/en/underwater-fishing/roller-heads/spear-head-roller-detailJégwan
-
-
Ser lovende ud 🙂
Jeg kan godt lide din version 2 – og så skal den selvfølgelig også have en O-ring til tætningen mellem rør og muzzle. Du kan måle dig til dens spor og placering på din gamle muzzle. Her skal man være nøjagtig, så den kan samles og tætne korrekt mellem rør og muzzle. Det er dødsygt at få vand i harpunen 🙁
Jeg mener godt, at du kan lave godstykkelsen mindre på “akselafstivningen” på hver side af rullerne på din version 1. Bruger du fx en 5 eller 6mm rustfri aksel til dine ruller vil de være rigelig stærke, selvom du slanker dem. Den største del af kraften bliver taget i midten af muzzlen.
Du kan også lave en hybrid mellem de to oplæg, hvor den forreste del af muzzlen har den fulde bredde. Så kan du lave din akselforstærkning af en tynd plade uden buk – kan du følge mig?
Husk også evt. anlæg, spor og øje til din skydeline.
Derudover ville jeg også overveje, at forsænke en magnet i sporet til at fastholde dit spyd indtil du har lagt skydelinen over det. Du kan forsænke den så dybt, at der er plads til at “seale” den med fx epoxy limJégwan
-
O-ringen skal på, men fik ikke lige tegnet den 🙂
Jeg havde tænkt 5mm rustfri aksel til dem begge.

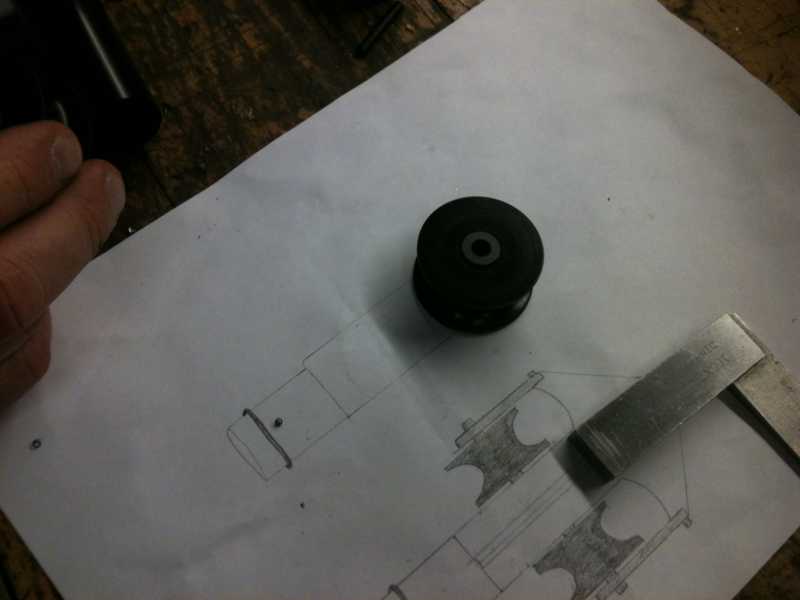

Hybrid siger du… det var en god ide 🙂 Så kan du jo lige se om version 3 er som du havde forestillet dig.
Jeg har tænkt mig at lave diverse linespor, når jeg har lavet grundformen.
Jeg laver “ankerne” til den anden enden på sidden af røret. Tror det kommer til at være bedst, så linen kan køre på undersiden i midten. Tænkt mig at bruge 14 mm gummi. -
O-ringen skal på, men fik ikke lige tegnet den 🙂
Jeg havde tænkt 5mm rustfri aksel til dem begge.
Hybrid siger du… det var en god ide 🙂 Så kan du jo lige se om version 3 er som du havde forestillet dig.
Jeg har tænkt mig at lave diverse linespor, når jeg har lavet grundformen.
Jeg laver “ankerne” til den anden enden på sidden af røret. Tror det kommer til at være bedst, så linen kan køre på undersiden i midten. Tænkt mig at bruge 14 mm gummi.Jeg benytter også en 5mm aksel på min roller – men har hverken indvendig eller udvendig gevind i enderne på min aksel. Hvis du vil lave indvendig gevind (fx 4mm) ville jeg gå op i 6mm til akslen. Indvendigt gevind kan give dig en mindre og mere smooth fastgørelse af forstærkningspladen (hvis du fx bruger en skrue med fladt afrundet hoved. Du kan godt undvære en skive og evt. give dem locktite. Hvis du vælger udvendig gevind er du nok nød til at bruge en møtrik med låsenylon.
Jo – spot on – din version 3, var lige sådan jeg mente med en hybrid. Den kan laves mere slank, stærk og enkelt – og dermed ud af et mindre emne..
Forstærkningspladen vil være stærk nok, selvom du bore et par “designhuller” eller lign. i den for at gøre den lettere eller for at få din gun til at se mere “techno-rå” ud 😛14mm elastikker lyder fornuftigt i mine øre. Du kan evt. vælge at lave hjulene brede nok til at kunne tage en 16mm – så har du også mulighed for at prøve med dem…
Mht. lineføring; så er du på den sikre side, hvis du kan finde en linje mellem din line-release og muzzlen, som ikke krydser dine elastikker – det giver lidt sig selv, hvilke muligheder du har. Jeg har min lineføring på siden.Jégwan
-
-
-

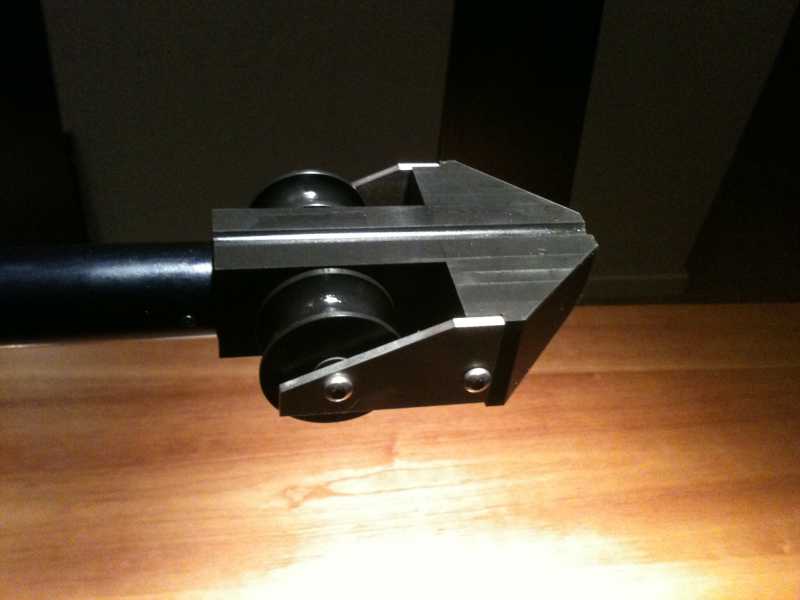

Det er sgu nydeligt arbejde!
Der er to ting jeg studsede over, den første er at du kunne runde kanterne, det er ikke ment som en kritik men med en smule held ville det give mindre turbulens når du tracker med harpunen.

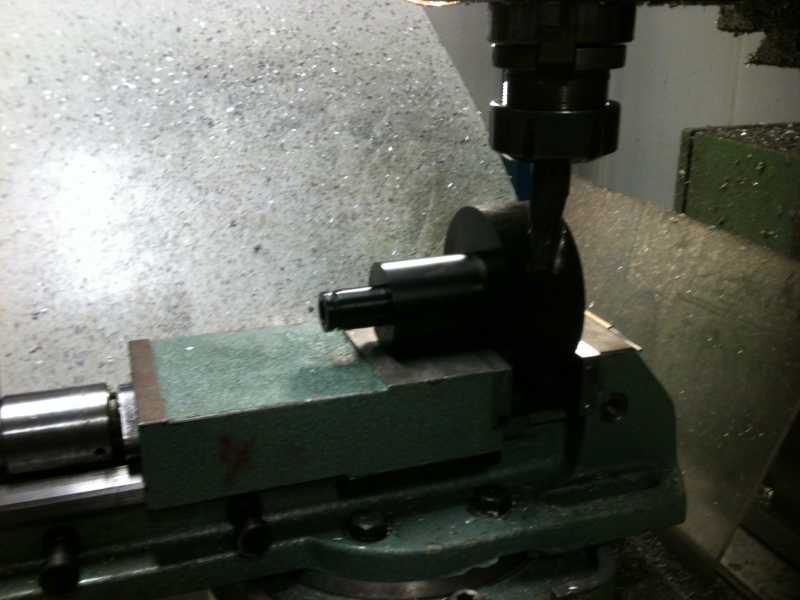

Den anden ting er at det ser ud som om du har lavet rollerne med en maskinskruestik og et almindeligt endefræserjern.
Hvis det er tilfældet vil jeg gerne vide hvordan du dog fik sporene så pæne. Jeg mener, hvis du skal fræse en smule og så dreje emnet en smule, må det have taget ca. 15 evigheder at indstille.
Personligt fræser jeg også når vi er oppe i den diameter spor, da jeg ikke har et egnet drejestål til opgaven (som ellers havde gjort processen uendeligt meget kortere da jeg bare kunne smide emnet i drejebænken). Men jeg har dog et delehoved med adapterflange og treklo, som i realiteten laver min fræser om til en drejebænk.
Hvis ikke du ligger inde med et delehoved, vil jeg på det kraftigste anbefale dig at skaffe et, man kan lave ren magi med sådan et (svalehaleføringer, T-notgange, osv. i cylindriske emner). -
Takker for rossen
Mace: Jeg er ikke helt færdig, mangler stadig detaljerne og slibe kanter som du skriver.
Jeg er elektriker af provision og kender derfor ikke de fine navne på vætktøjerne 🙂
Jeg havde hjælp fra en der virkelig vidste hvordan man bruger de værktøjer, men de blev lavet i en drejebænk, sporet blev lavet med en ske-ligne stykke værktøj. 🙂 -
Ok, så giver det hele lidt mere mening, altså at rollerne blev lavet på bænk. 😆
Hvis jeg kort skal beskrive hvad de forskellige værktøjer gør, så er et endefræsejern noget som ligner et almindeligt bor som kan bore huller, men som også kan påvirke emnet hvis det føres sidelæns igennem jernet. Det laver ikke-gennemgående huller med flad bund, men kan også lave indvendige rundinger når man fræser med siden af jernet.
Et delehoved+flange+treklo er en anordning som spændes på krydsbordet i en fræser, og opfører sig som kloen i en drejebænk, dog med den forskel at kloen ikke (nødvendigvis) er motoriseret men hånddrevet. Det man kan med det er at det meget præcist kan dreje cylindriske emner over længdeaksen så du kan lave et spor i omkredsen på et cylindrisk emne (f.eks. O-ringsgange, låseringsgange mm.), men det bruges også når man skal lave tandhjul.
Modsat i en drejebænk kan emnet i et delehoved bearbejdes på kun en del af omkredsen, og sporet kan føres videre til et langsgående spor som så igen kan laves om til et spor i omkredsen, ved kun at dreje på to hjul.Det er piv-snildt.:)
EDIT: anyways, det bliver pænere at dreje elastikspor end at fræse dem, hvis altså man har et drejestål i den rigtige profil.
-
-
:blink: øhh…okayy… :S nååårrr jaaa det er da klart….. :whistle:
Jeg fattede ikke bare lidt af det du skrev 🙂 men det var vist heller ikke meningen vel 😉Mnjaaa, tjoh, det var egentlig bare for at gi’ lidt info omkring hvordan de virker og hvad de kan, men nu er det fredag nat og jeg er ikke nødvendigvis helt appelsinfri.:)
Men nu skal jeg bare finde på en måde at montere gummiet på harpunen, ved ikke om det skal være i bunden eller på siden.
Øhh, det kræver vist et billede eller to at forklare hvordan jeg har gjort, men min line løber under mine elastikker, og mine elastikker ligger på siden af harpunen.
Jeg har 17.5mm gummi som mains, og to sæt 15.5mm som opstrammere, jeg har 9 forskellige indstillinger mellem elastikker og shark fins til at regulere energien i spyddet.
Jeg smider et par pix en af dagene… -
-
Når nu er lineføringen lavet…
Hvordan finder jeg ud af lange elastikker der skal bruges, er der nogen der lige kunne forklare mig det????
MVH Ronnie
Du måler længden fra det bagerste ankerpunkt hen over hjul og frem til den bagerste sharkfin. Du trækker ca. 6 cm fra denne længde for 2x wishbones. Så dividerer du resultatet med 3,5 for 14mm elastikker og 3,2 hvis du vil køre med 16mm elastikker. Længden der fremkommer, skal så tillægges plads til at binde constrictor. 1 -1,5cm i hver ende – dvs. 2-3cm.
Hvis du kan lade mere og den skyder præcist kan du afkorte dem 2 cm af gangen…
Jégwan
P.S.: Hvis du gerne vil have en mere nørdet vurdering, skal jeg have oplyst den pågældende maksimale afstand på ankerpunkt og sharkfin, spyddets tykkelse, wishbone type, afstand fra ankerpunkt til hjul og elastikkens tykkelse, type og fabrikat.
-
-
-
-
-
-
Det ser ikke helt tosset ud, det der. Jeg glæder mig til at høre hvordan den er at jage med, som trawler nævner kunne man godt være lidt nervøs over trackingen, men ærligt talt har min egen første hjemmebygger også en noget kraftig muzzle, og den tracker nu hurtigt nok til det meste jeg er ramlet ind i, den har da taget jagende ørreder, så mon ikke din også nok skal fungere…:)
-
